振動實驗室設計

發布時間：

2024-11-20 18:54

瀏覽量：

來源：

振動實驗室是用于模擬產品在于制造、組裝、運輸及使用執行階段中所遭遇的各種振動環境，用以鑒定產品是否忍受環境振動的能力，適用于電子、機電、光電、汽機車、玩具等各行各業的研究、開發和品管，因此建設振動實驗室是十分普遍和重要的。

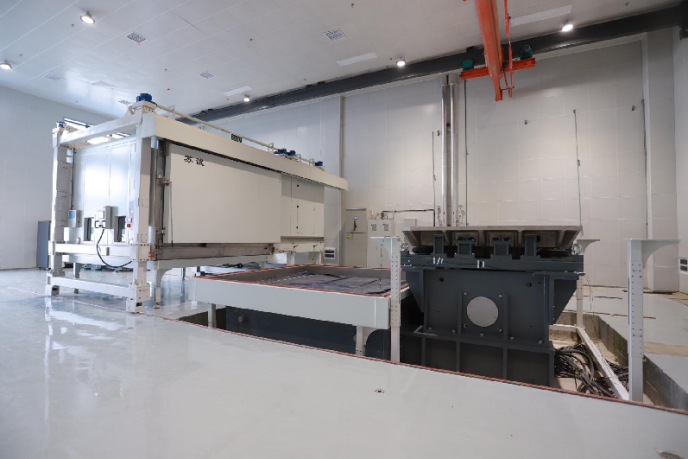

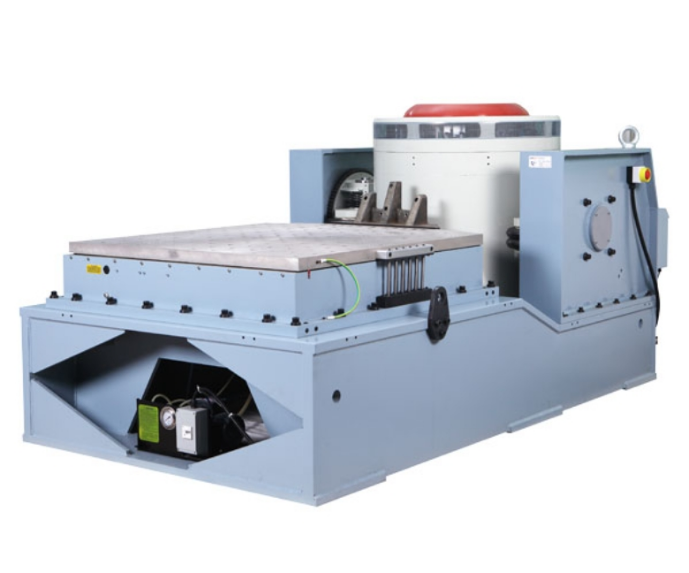

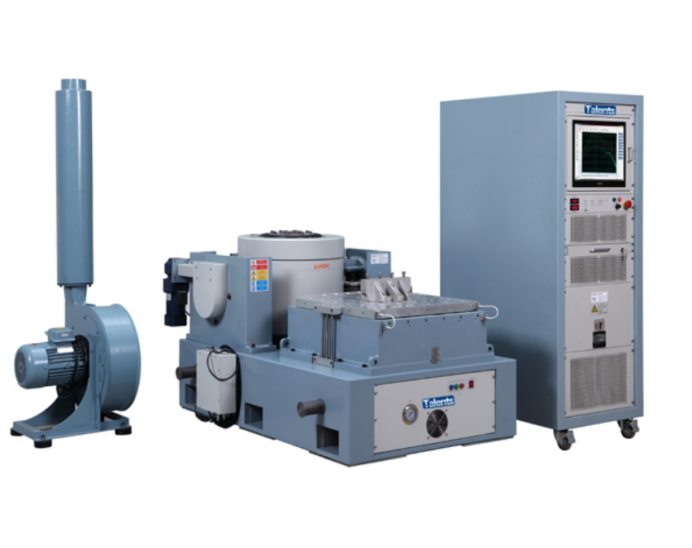

振動實驗室的主要實驗設備是振動臺，一旦將振動臺與溫室箱組合就可以模擬振動、溫度、濕度的環境條件，名字將變?yōu)槿C合試驗臺。中型的振動實驗室常用的振動臺有3T、5T、10T、20T等。我國自主研制的100T超大推力電動振動試驗系統，領先世界前沿。

由于設備太重，另外由于振動原因，振動實驗室應設置在一樓，而且不應設計在地下室上層?？紤]臺面翻轉困難，以及安裝檢修問題，一般超過3T振動臺的振動實驗室應配置行車。綜合以上條件建議設計層高不宜低于6米。

振動實驗室屬于一個較大的振動源，然而，實驗室基本都比較集中。所以，在做振動實驗室設計以及建設的時候，應避免振動實驗室對周邊區域的干擾，以及避免振動造成的機械疲勞而影響建筑壽命縮短問題。超過5T振動臺都需要單獨做基礎，每一個廠家的振動臺尺寸略有不同，也就意味著基礎以及預埋鐵間距、尺寸將不一樣。所以，在建設振動臺實驗室的時候應有針對性的設計基礎。振動臺的基礎除了要考慮其機械強度以外，應考慮其隔震措施。一般的處理方法是將振動臺的基礎與實驗室地坪、地梁、承臺形成軟性隔離，從而減少對建筑物以及周邊的振動干擾。設備基礎上的預埋鐵與基礎銜接，在設計時應考慮采用二次灌漿進行處理，以達到準確定位的目的。

振動實驗室中振動臺一般采用電磁鐵驅動，其振動頻率最大可達到1000Hz，所以對外部的干擾除了震動以外還要考慮電磁干擾。在電氣設計時，應考慮選用電纜的屏蔽、動力回路與信號回路的有效隔離，以及整個設備與控制柜的接地。除了需要考慮試驗臺用電電源之外還要考慮輔助設備電源如：行車、冷卻設備、照明設備，還要考慮檢修電源。

在振動臺上除了基礎與建筑的柔性隔離之外還會存在一定的減震措施，一般中大型振動臺通常采用空氣減震。所以在振動臺周邊應設置壓縮空氣氣源點，以供給振動臺使用。

前面有提出：三綜合實驗臺也屬于振動實驗室的一項實驗，但是三綜合除了振動以外還加入了溫度濕度實驗，從而進行綜合測試。那么，溫度的變化也要在設計時加入考慮范圍。三綜合實驗設備上面的溫室箱有兩種溫控措施，一種利用電熱風冷，一種采用冷媒（不管是制冷劑還是循環水都可以視作冷媒的一種）進行溫變。所以在設計時應考慮相應的附屬設備的空間要求。同時溫室箱要有濕度變化，所以還要考慮加濕的水源以及排水點，除此之外需考慮水點與電源之間的安全距離。

有了震動就會有噪音存在，所以有效降低噪音提供給操作人員一個良好的工作場所，也是設計必須考慮的問題。在設計之初應該將振動實驗室設計為三個區域：1、試驗區域；2、控制電源設備區域；3、操作區域。電源設備有高頻輻射以及有觸電風險對人體造成的傷害。所以，切忌將控制柜規劃至操作區域。

綜上所述，振動實驗室裝修建設要考慮的因素可以概括為：振動、噪音、電磁輻射、電磁干擾、層高、給排水、暖通等多個專業。所以在設計以及施工時需慎之又慎！

愛瑞博集團是由寧波愛瑞博儀器科技有限公司、寧波愛瑞博實驗室系統工程有限公司、潤豐國際（香港）有限公司組成；是一家全國領先的實驗室一站式EPC集成服務商。集團堅持以客戶為中心，深耕實驗室技術服務，聚焦9大領域，提供7類核心技術服務，公司總部位于寧波國家高新區，為了更好的服務顧客，公司先后在東莞、長沙、蘇州、衡陽等地成立了辦事處，同時為客戶提供基礎型實驗室到智能化實驗室全階段的實驗室整體解決方案。

愛瑞博集團先后通過了ISO9001質量管理體系認證、ISO14001環境管理體系認證、ISO45001職業健康安全管理體系認證、國家AAA級企業信用資格證書、安全生產許可證、建筑裝修裝飾工程專業承包二級證書、電子與智能化工程專業承包二級證書、危險化學品經營許可證、非藥品類易制毒化學品經營報備證明、SGS認可合作供應商證書等。我們將以用心的服務還您一個省心。

*提醒：本文章轉載自網絡，本文所涉及文字、圖片等所有內容，僅用于學習交流，若存在侵權及其他涉法內容，請及時聯系刪除或修改。特此聲明！
